系统简介
输电线路分布式故障诊断系统主要是由现场行波采集装置、主站行波综合分析系统和通讯网络组成。现场行波采集装置通过采集输电线路故障电流行波信号与工频故障电流及谐波电流信息，同时将采集到的信息上传至主站系统，再由行波综合分析系统分析故障信号，确定故障类型及故障点的精确位置后，通过短信或彩信将故障信息发送至线路检修人员手机上，以便及时抢修。线路检修人员也可以在电力系统内网通过WEB方式查看线路的运行状态、故障发生的历史记录等信息。

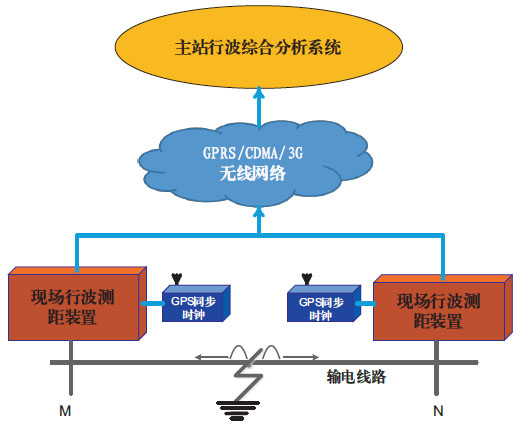

系统构成

主要技术指标
装置工作电源：DC12V（CT高压感应取能）
行波采样频率：2~10 MHz
行波采样时长：≥1000us
总重量：≤5Kg
故障定位功能：
能准确确定输电线路故障区间；
区间定位可靠性大于99%
能准确确定输电线路故障位置；
定位误差小于300米
故障原因辨识功能：
能辨识雷击故障与非雷击故障
雷击与非雷击故障辨识准确率大于95%
能辨识绕击故障与反击故障
绕击故障与反击故障识别准确率大于95%
