系统简介

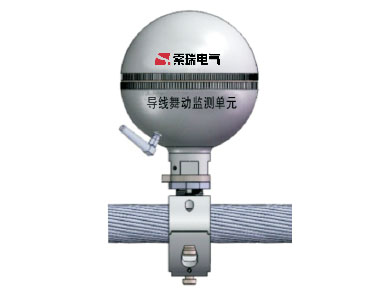

输电线路导线舞动监测装置是通过安装于导线上的多个舞动采集单元利用监测三轴加速度和角速率实时测量安装点处导线舞动幅值、频率及气象等数据量，通过后台的专家软件拟合成导线舞动轨迹并预测导线舞动趋势，从而实现了对输电线路上发生的导线舞动实时监测，有效防止混线闪络、金具损坏，造成线路跳闸等重大事故，提高了线路安全运行水平。

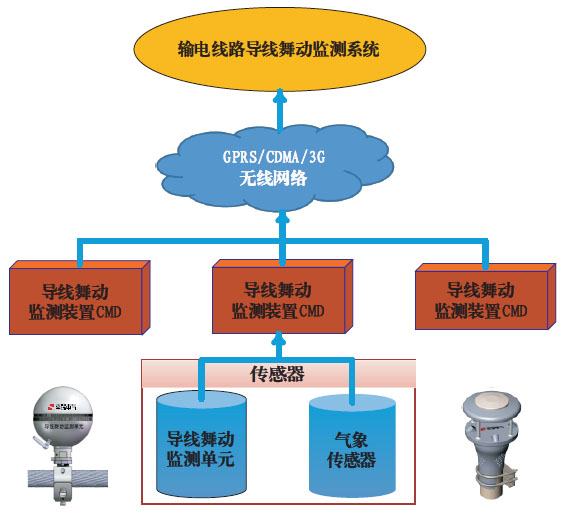

系统构成
主要技术指标
适用范围：10kV~1000kV架空输电线路；
分机工作电源：DC12V（太阳能+蓄电池）；
舞动幅值测量量程：0~10m；精度：≤±10%；
舞动频率测量量程：0.1~5Hz；精度：≤±10%；
舞动监测装置同步采集误差：≤20ms；
数据采样频率：不低于30Hz；
单次采样点数：400点以上；
通讯方式：GPRS/CDMA/3G/OPGW+WIFI等；
防护等级：IP66。 |
