系统简介
输电线路微风振动在线监测系统， 在导线及OPGW线夹出口89mm处安装振动监测单元， 实时测量导线的振幅、频率， 并通过Zigbee或RF射频方式将数据无线上传至铁塔上的监测装置。监测装置同时对本塔所在微气象区的风速、风向、温湿度等环境参数进行实时采集，将所有数据通过GPRS/CDMA/3G/OPGW光纤等通讯方式传往监测中心，中心系统依据数据模型判断导线、地线和OPGW的危险程度，预测疲劳寿命。根据测量数据评估防振措施的有效性，并及时做出修正。

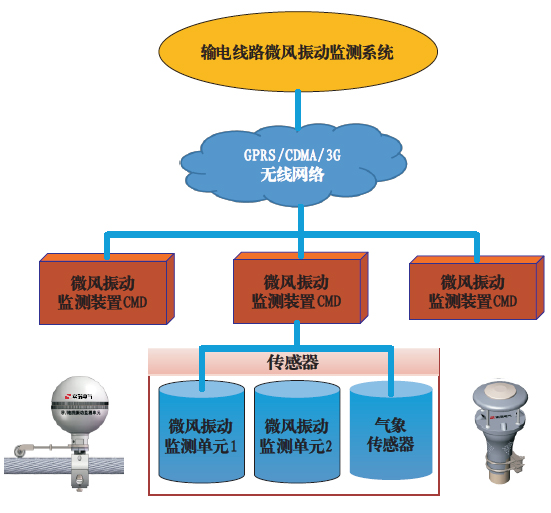

系统构成

主要技术指标
适用范围：10kV-1000kV架空输电线路
分机工作电源：DC12V（太阳能+蓄电池）；
传输方式：GPRS/CDMA/3G/OPGW光纤等任意一种
振幅测量范围：0~1.5mm(p—p)；
振幅测量精度：±5%；
振动频率测量范围：0~150Hz；
运行环境温度：-40℃~+80℃；
运行环境湿度：5%RH~100%RH；
运行环境气压：550hPa~1060hPa；
监测装置CMD防护等级：IP66。
