系统简介
电压在线监测系统主要是由电压在线监测仪、通信网络及主站管理三部分组成。电压在线监测仪作为电网电压质量监测统计仪器，它能对读入的电压信号进行转换处理，在时钟的同步控制下，自动监测、统计和分析各项统计值并存贮。并通过CPRS/CDMA/3G无线通讯方式或以太网通信方式与CAC交互，成为电力系统监测、考核电网电压质量的必备手段之一。

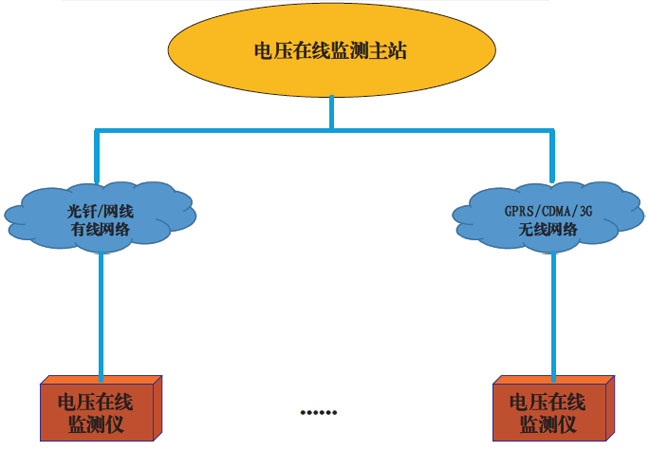

系统构成

主要技术指标
220V/50Hz低压系统的相电压 380V/50Hz低压系统的相电压 100V/50Hz高压系统
综合测量误差re绝对值（在Un±20%范围内，Un为被监测电压的额定值）：≤0.5%；
电压测量误差绝对值（在U n±20%范围内，Un为被监测电压的额定值）：≤0.5%；
整定电压值的上限值和下限值基本误差rz不大于±0 5%；
内部时钟误差：每天不大于±1s或每年不大于±5min；
统计精确度：0 02%；
使用时限：可长期连续使用；
使用环境温度：-5℃~+40℃；极限温度：-20℃~+50℃；
相对湿度：20%~90%（≤40℃时）；
交流供电：U n±20%（Un为额定电压值，以仪表上所标出的电源电压为准）；

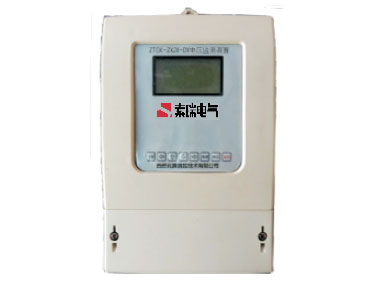

挂装式外形尺寸：220mmx145mmx72mm。
